【系統介紹】

  煤礦井下水泵自動化監控系統，以安全、可靠、先進為原則，精確、穩定、安全的運行方式，實現在安全生產指揮調度中心對井下排水系統泵房的所有設備進行網絡監視和控制，做到泵房無人值守、設備安全可靠運行，避免了人為失誤造成的巨大人員傷害和經濟損失。為礦上的安全生產奠定了堅實的基礎。
  系統可自動檢測水倉水位和其它參數，根據水倉水位的高低、礦井用電信息等因素，建立數學模型，控制水泵輪流工作與適時啟動備用泵，合理調度多臺水泵運行，可以達到避峰填谷及節能的目的。同時，系統通過觸摸屏以圖形、圖像、數據、文字等方式，直觀、形象、實時地反映系統工作狀態及水倉水位、電機工作電流、電機溫度、軸承溫度、排水管流量等參數，并通過通訊模塊與綜合監測監控主機實現數據交換，還可與綜合自動化及信息化系統匯接。
   系統具有視頻巡檢功能，通過在軌道機上安裝移動攝像儀，實現視頻遠程巡視，可掌握水泵房的環境及水泵運行情況，及時發現水泵運行出現的異常情況，并進行快速處理，避免事故的發生和擴大化。

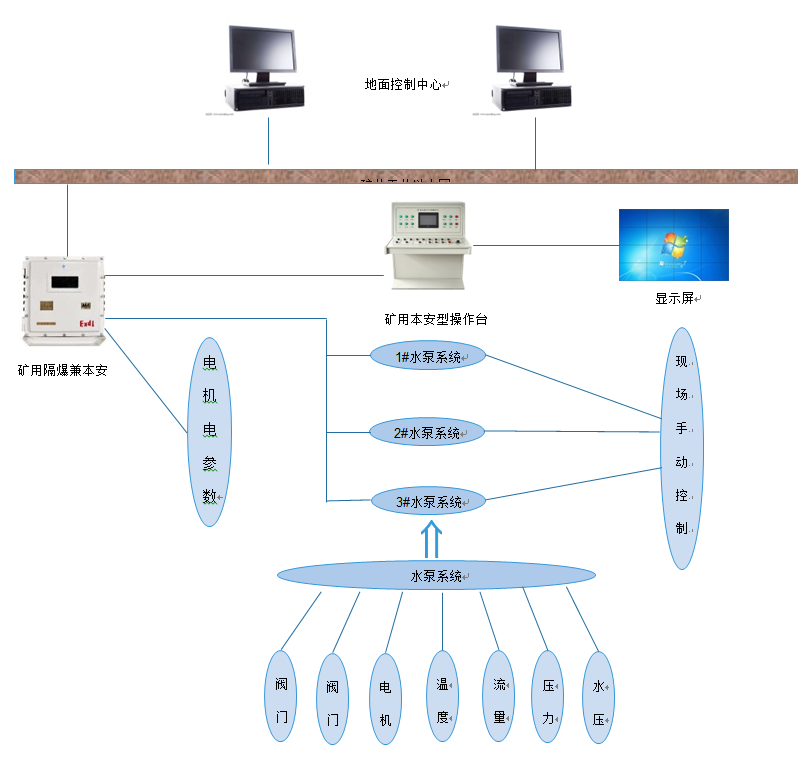

  系統采用分布式結構。主要由井下控制分站、控制主站和綜合操作臺構成，地面操作站位于控制室。所有數據均由以太網或工業總線進行傳輸。PLC與傳感器之間采用矩陣結構鏈接。
  控制分站采用礦用PLC作為主控設備，具有防潮，抗干擾能力強，


  【系統特點】

  1、自動檢測水位信號，計算單位時間內不同水位段水位的上升速率，從而判斷礦井的涌水量，自動投入和退出水泵運行臺數，合理地調度水泵運行。
  2、系統根據電網負荷和峰谷供電時間段，以“避峰填谷”原則確定開、停水泵時間，提高礦井的電網運行質量。
  3、系統具有圖像聯動功能。能進行視頻巡視并根據操作、故障自動切換顯示實時圖像。
  4、系統具有音頻功能。啟停設備、故障時可進行語音告警，能實現井上下擴播對講。
  5、系統具有多種工作模式：地面全自動；就地手動控制；就地程序控制。
